BALUN Antennenumschalter

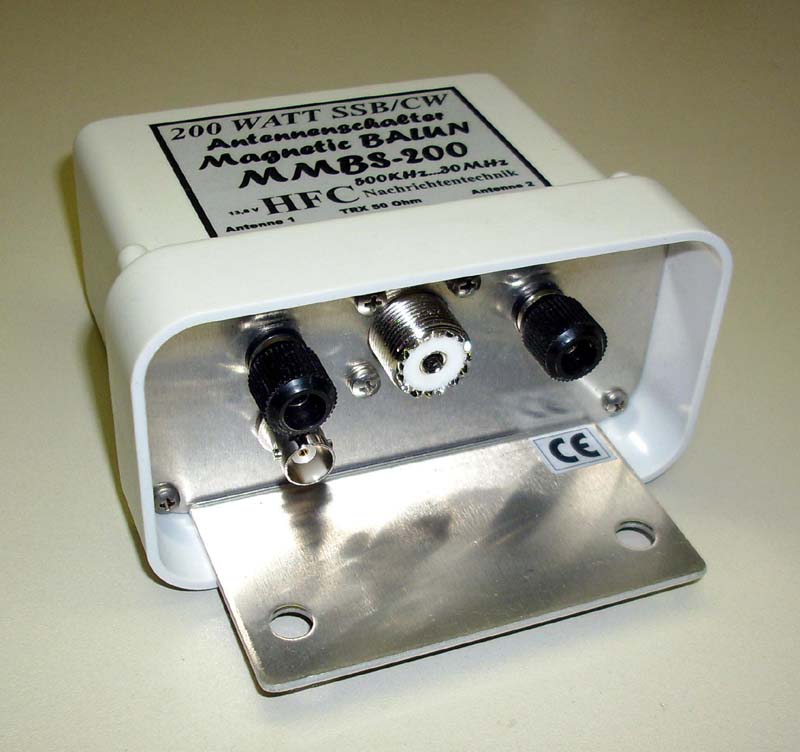

Magnetic Balun "MMBS-200"
Langdrahtbalun (3,5 - 30 MHz)

Art.-Nr. 3382

Frequenzbereich: 3,5...30 MHz (Senden);0,5...30 MHz (Empfangen)
Antennenlänge: 6...78 m (Senden); 1...78 m (Empfangen)
Sendeleistung: 200 Watt SSB, CW
Anpassung: 50 Ohm

Neuheit !!!
Magnetic Balun MMBS-200 (1 : 9) Langdrahtbalun 3,5 - 30 MHz - 200 Watt SSB/CW, mit integriertem Antennenschalter

Fa. HFC-Nachrichtentechnik

Der Magnetic Balun MMBS-200 mit integriertem Antennenschalter ist für den Einsatz an endgespeisten Drahtantennen von 6 - 78 Metern Länge ausgelegt. Der Balun besitzt einen integrierten Antenneschalter, durch welchen zwei endgespeiste Drahtantennen gleichzeitig angeschlossen werden können. Somit kann zwischen zwei Antennen gewählt werden. Beispielsweise können eine 41,5 m-Antenne und eine 12,5 m-Antenne verwendet und zwischen beiden bequem aus dem "Shack" heraus umgeschaltet werden. Somit entfällt das lästige "auf's Dach klettern" um eine andere Antenne anzuschließen!
Im Ruhezustand ist immer Antenne 1 durchgeschaltet.
Als Zusatzgerät kann, wenn gewünscht, der Controller MASC-1015 (siehe andere Auktion) verwendet werden, um eine optische Kontrolle durch LED's darüber zu erhalten, welche Antenne gerade durchgeschaltet ist.
Antennendrähte können direkt an die Pol-Klemmen (Balun-Eingänge) angeklemmt werden. Umfangreiche Tests haben erwiesen, dass eine Antennenlänge von 12,5 m optimal ist. Es können jedoch auch andere Drahtlängen, wie z.B. 6, 10, 20, 40 oder 78 m zum Einsatz kommen.
Das SWR liegt je nach Aufbau des verwendeten Antennendrahtes (Länge, Höhe über Grund, freie Abstrahlung) bei 1,3 - 3 und kann somit problemlos mittels externem Antennentuner bzw. des internen Tuners eines Kurzwellentransceivers weiter optimiert werden.
Der interne Ringkernübertrager auf der Basis des Magnetic Balun sorgt über den Bereich von 3,5 - 30 MHz (RX: 150 KHz - 30 MHz) für eine perfekte Anpassung von hochohmigen Drahtantennen an den Transceiver. Außerdem leitet der Balun statische Aufladungen gegen Masse ab und reduziert sonstige atmosphärische Störungen.
Das Mastgehäuse (110 x 60 x 85 mm) aus deutscher Markenfertigung ist wetter- und UV-beständig.
Für die stabile Befestigung des Vorverstärkers am Mast, dient die mitgelieferte Mastschelle.
Der Einsatz auf Segelyachten unter Verwendung des Achterstags als Antenne bietet sich geradezu an. An den Ausgängen des Baluns befindet sich eine SO-239 Buchse, an der ein beliebig langes Koaxkabel angeschlossen werden kann.
Der Balun ist im angegebenen Frequenzbereich für den Sendebetrieb (200 Watt SSB, CW) geeignet.

Technische Daten:
Frequenzbereich: 3,5 - 30 MHz (Senden); 0,15 - 30 MHz (Empfangen)
Antennenlänge: 6 – 78 m (Senden); 1 – 78 m (Empfangen)
Sendeleistung: 200 Watt SSB, CW
Anpassung: 50 Ohm

Zum Lieferumfang gehört die Beschreibung und Mastschellen.

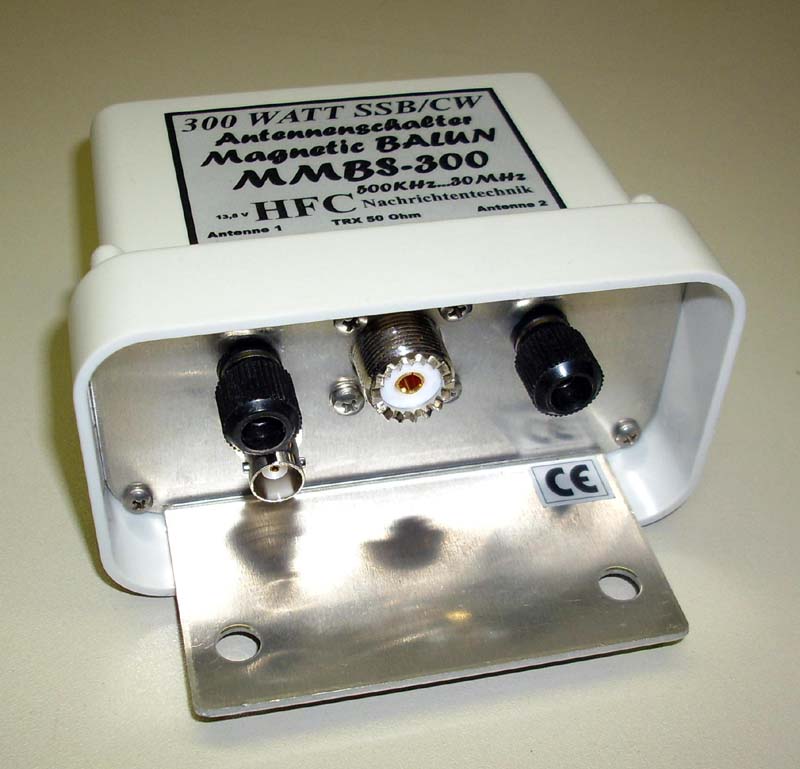

Magnetic Balun "MMBS-300"
Langdrahtbalun (3,5 - 30 MHz)

Art.-Nr. 3383

Frequenzbereich: 3,5...30 MHz (Senden);0,5...30 MHz (Empfangen)
Antennenlänge: 6...78 m (Senden); 1...78 m (Empfangen)
Sendeleistung: 300 Watt SSB, CW
Anpassung: 50 Ohm

Neuheit !!!
Magnetic Balun MMBS-300 (1 : 9) Langdrahtbalun 3,5 - 30 MHz - 300 Watt SSB/CW, mit integriertem Antennenschalter

Fa. HFC-Nachrichtentechnik

Der Magnetic Balun MMBS-300 mit integriertem Antennenschalter ist für den Einsatz an endgespeisten Drahtantennen von 6 - 78 Metern Länge ausgelegt. Der Balun besitzt einen integrierten Antenneschalter, durch welchen zwei endgespeiste Drahtantennen gleichzeitig angeschlossen werden können. Somit kann zwischen zwei Antennen gewählt werden. Beispielsweise können eine 41,5 m-Antenne und eine 12,5 m-Antenne verwendet und zwischen beiden bequem aus dem "Shack" heraus umgeschaltet werden. Somit entfällt das lästige "auf's Dach klettern" um eine andere Antenne anzuschließen!
Im Ruhezustand ist immer Antenne 1 durchgeschaltet.
Als Zusatzgerät kann, wenn gewünscht, der Controller MASC-1015 (siehe andere Auktion) verwendet werden, um eine optische Kontrolle durch LED's darüber zu erhalten, welche Antenne gerade durchgeschaltet ist.
Antennendrähte können direkt an die Pol-Klemmen (Balun-Eingänge) angeklemmt werden. Umfangreiche Tests haben erwiesen, dass eine Antennenlänge von 12,5 m optimal ist. Es können jedoch auch andere Drahtlängen, wie z.B. 6, 10, 20, 40 oder 78 m zum Einsatz kommen.
Das SWR liegt je nach Aufbau des verwendeten Antennendrahtes (Länge, Höhe über Grund, freie Abstrahlung) bei 1,3 - 3 und kann somit problemlos mittels externem Antennentuner bzw. des internen Tuners eines Kurzwellentransceivers weiter optimiert werden.
Der interne Ringkernübertrager auf der Basis des Magnetic Balun sorgt über den Bereich von 3,5 - 30 MHz (RX: 150 KHz - 30 MHz) für eine perfekte Anpassung von hochohmigen Drahtantennen an den Transceiver. Außerdem leitet der Balun statische Aufladungen gegen Masse ab und reduziert sonstige atmosphärische Störungen.
Das Mastgehäuse (110 x 60 x 85 mm) aus deutscher Markenfertigung ist wetter- und UV-beständig.
Für die stabile Befestigung des Vorverstärkers am Mast, dient die mitgelieferte Mastschelle.
Der Einsatz auf Segelyachten unter Verwendung des Achterstags als Antenne bietet sich geradezu an. An den Ausgängen des Baluns befindet sich eine SO-239 Buchse, an der ein beliebig langes Koaxkabel angeschlossen werden kann.
Der Balun ist im angegebenen Frequenzbereich für den Sendebetrieb (300 Watt SSB, CW) geeignet.

Technische Daten:
Frequenzbereich: 3,5 - 30 MHz (Senden); 0,15 - 30 MHz (Empfangen)
Antennenlänge: 6 – 78 m (Senden); 1 – 78 m (Empfangen)
Sendeleistung: 300 Watt SSB, CW
Anpassung: 50 Ohm

Zum Lieferumfang gehört die Beschreibung und Mastschellen.

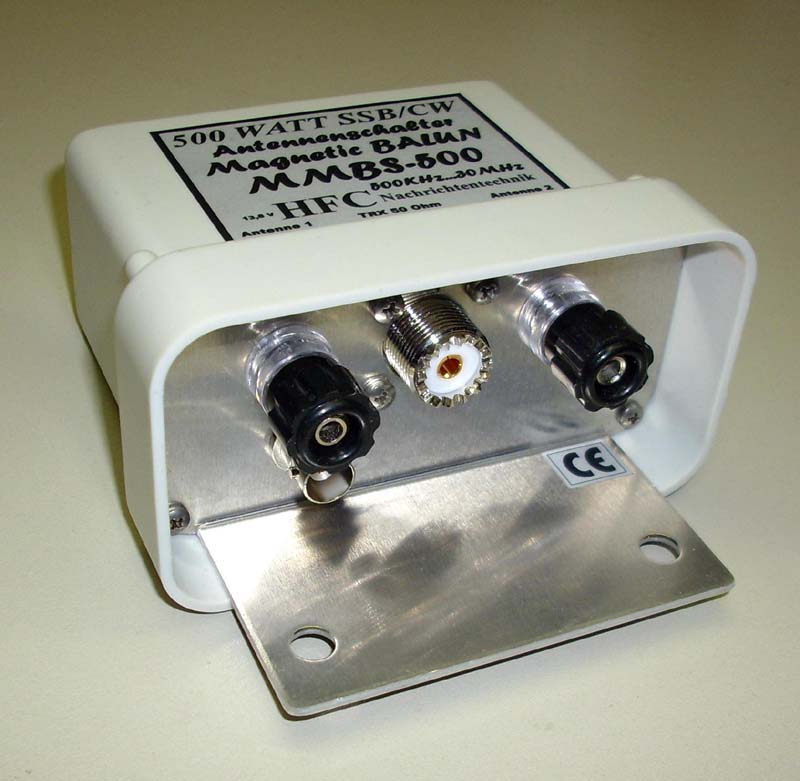

Magnetic Balun "MMBS-500"
Langdrahtbalun (3,5 - 30 MHz)

Art.-Nr. 3385

Frequenzbereich: 3,5...30 MHz (Senden);0,5...30 MHz (Empfangen)
Antennenlänge: 6...78 m (Senden); 1...78 m (Empfangen)
Sendeleistung: 500 Watt SSB, CW
Anpassung: 50 Ohm

Neuheit !!!
Magnetic Balun MMBS-500 (1 : 9) Langdrahtbalun 3,5 - 30 MHz - 500 Watt SSB/CW, mit integriertem Antennenschalter

Fa. HFC-Nachrichtentechnik

Der Magnetic Balun MMBS-500 mit integriertem Antennenschalter ist für den Einsatz an endgespeisten Drahtantennen von 6 - 78 Metern Länge ausgelegt. Der Balun besitzt einen integrierten Antenneschalter, durch welchen zwei endgespeiste Drahtantennen gleichzeitig angeschlossen werden können. Somit kann zwischen zwei Antennen gewählt werden. Beispielsweise können eine 41,5 m-Antenne und eine 12,5 m-Antenne verwendet und zwischen beiden bequem aus dem "Shack" heraus umgeschaltet werden. Somit entfällt das lästige "auf's Dach klettern" um eine andere Antenne anzuschließen!
Im Ruhezustand ist immer Antenne 1 durchgeschaltet.
Als Zusatzgerät kann, wenn gewünscht, der Controller MASC-1015 (siehe andere Auktion) verwendet werden, um eine optische Kontrolle durch LED's darüber zu erhalten, welche Antenne gerade durchgeschaltet ist.
Antennendrähte können direkt an die Pol-Klemmen (Balun-Eingänge) angeklemmt werden. Umfangreiche Tests haben erwiesen, dass eine Antennenlänge von 12,5 m optimal ist. Es können jedoch auch andere Drahtlängen, wie z.B. 6, 10, 20, 40 oder 78 m zum Einsatz kommen.
Das SWR liegt je nach Aufbau des verwendeten Antennendrahtes (Länge, Höhe über Grund, freie Abstrahlung) bei 1,3 - 3 und kann somit problemlos mittels externem Antennentuner bzw. des internen Tuners eines Kurzwellentransceivers weiter optimiert werden.
Der interne Ringkernübertrager auf der Basis des Magnetic Balun sorgt über den Bereich von 3,5 - 30 MHz (RX: 150 KHz - 30 MHz) für eine perfekte Anpassung von hochohmigen Drahtantennen an den Transceiver. Außerdem leitet der Balun statische Aufladungen gegen Masse ab und reduziert sonstige atmosphärische Störungen.
Das Mastgehäuse (110 x 60 x 85 mm) aus deutscher Markenfertigung ist wetter- und UV-beständig.
Für die stabile Befestigung des Vorverstärkers am Mast, dient die mitgelieferte Mastschelle.
Der Einsatz auf Segelyachten unter Verwendung des Achterstags als Antenne bietet sich geradezu an. An den Ausgängen des Baluns befindet sich eine SO-239 Buchse, an der ein beliebig langes Koaxkabel angeschlossen werden kann.
Der Balun ist im angegebenen Frequenzbereich für den Sendebetrieb (500 Watt SSB, CW) geeignet.

Technische Daten:
Frequenzbereich: 3,5 - 30 MHz (Senden); 0,15 - 30 MHz (Empfangen)
Antennenlänge: 6 – 78 m (Senden); 1 – 78 m (Empfangen)
Sendeleistung: 500 Watt SSB, CW
Anpassung: 50 Ohm

Zum Lieferumfang gehört die Beschreibung und Mastschellen.
