| SMD Leistungs-Drosseln 10 µH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
5 Stück SMD 10 µH Leistungs-Drosseln Technische Daten 10 µH - 4,2 A - 0,036 Ohm - 28 MHz Abmessungen: 12,7 x 9,35 x 2,5 mm Die SMD Leistungsdrosseln sind für alle SMD-Lötverfahren geeignet. Einsetzbar für hohe Strombelastungen. Träger: Trommelkern aus Ferrit, Grundplatte: schwer entflammbares Duroplast. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M2650 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stück SMD-Ferrite 25 - 300 MHz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

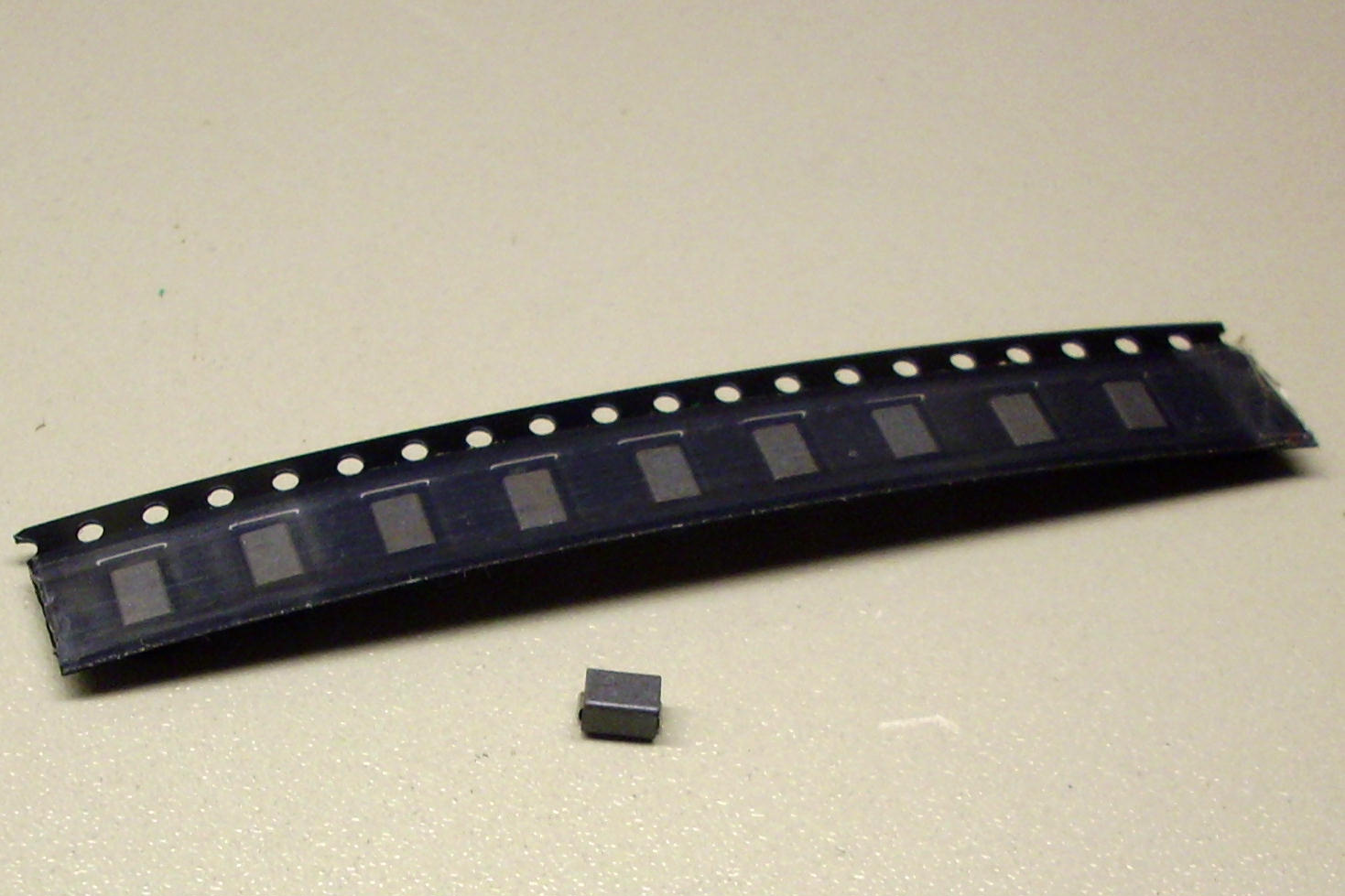

10 Stück SMD-Ferrite Frequenzbereich 25 - 300 MHz Abmessungen: 3 x 5 mm SMD-Ferrite, auch Chip-Bead-Ferrite (CBF) oder Ferrite Chip Bead genannt, sind induktive Bauelemente aus der Gruppe der Ferrite für die Bestückung vom Leiterplatten in Oberflächenmontagetechnik. SMD-Ferrite sind in Multilayer-Technologie aufgebaut. Als umhüllendes Ferritmaterial wird NiZn verwendet, während die Spule in der Innenlage im Printverfahren aus reinem Silber hergestellt wird. Im niederfrequenten Bereich wirkt das Bauteil wie ein ohmscher Widerstand mit geringen Widerstand, während im hochfrequenten Bereich der induktive Anteil der Impedanz überwiegt. Ferrite besitzen auch eine geringe elektrische Kapazität. Die Hauptfunktion eines SMD-Ferrits besteht in der Filterung von EMV-Störungen, zum Beispiel Gegentaktstörungen. Störsignale auf der Leitung in hohen Frequenzbereichen werden in den Ferriten in Wärme umgewandelt. Durch die niedrige Güte (Q) haben SMD-Ferrite eine sehr gute Filterwirkung. Datenblatt auf Wunsch per E-Mail. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M2655 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
