| Grundig Induktivitätsdekade LD1 / x 1mH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Messgeräte H&B / Hartmann & Braun; Induktivitätsdekade in 11 Stufen schaltbar Typ LD1 (x1mH) Die Induktivitätsdekade Grundig LD1 ist auf Funktion geprüft und wird angeboten wie abgebildet. Sie ist in einem altersgemäß guten Zustand. Bereich LD .................................. 1 - 11 mH Stufung ............................................ 1 mH Abmessungen .......... B 190 x T 130 x H 95 mm Gewicht ........................................... 1,6 kg Gehäuse .................................. Metall (grau) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Grundig Induktivitätsdekade LD2 / x 10mH | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Messgeräte H&B / Hartmann & Braun; Induktivitätsdekade in 11 Stufen schaltbar Typ LD2 (x10mH) Die Induktivitätsdekade Grundig LD2 ist auf Funktion geprüft und wird angeboten wie abgebildet. Sie ist in einem altersgemäß guten Zustand. Bereich LD ............................... 10 - 110 mH Stufung ........................................... 10 mH Abmessungen .......... B 190 x T 130 x H 95 mm Gewicht ........................................... 1,6 kg Gehäuse ................................ Metall (braun) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Wettersonde E084 - 70cm Minisender (PLL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Die Wettersonde der Fa. Sprenger KG vom Typ E084 wurde als Nutzlast an einem Wetterballon verwendet. Sie ist mit MD-Bauteilen bestückt. Diese Sonden eignen sich aber auch z.B. für Amateurfunkzwecke und allgemeine Bastelprojekte. Das Besondere daran ist, daß die Sendeplatine und die Meßwerterfassung / Signalerzeugung auf getrennten Platinen aufgebaut, und mit wenigen Lötstützen huckepack verbunden ist. So lässt sich der Tongenerator sehr einfach demontieren und durch eigene Schaltungen (Modem, Mikrofonvorverstärker...) ersetzen. Der Sender ist mit einer Stahlblattantenne bestückt, die Sendefrequenz wird mittels einer PLL-Regelschleife und einem Referenzquarz stabilisiert. Der Vorteiler besitzt vier mögliche Teilungsfaktoren, welche mittels Lötbrücken eingestellt werden können. Im Originalzustand senden die Sonden auf 403,05MHz ein Signal mit 70mW aus, sobald eine 9V-Batterie angeschlossen wird. Zum Lieferumfang gehört eine ausführliche Dokumentation (15 DIN-A4-Seiten). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

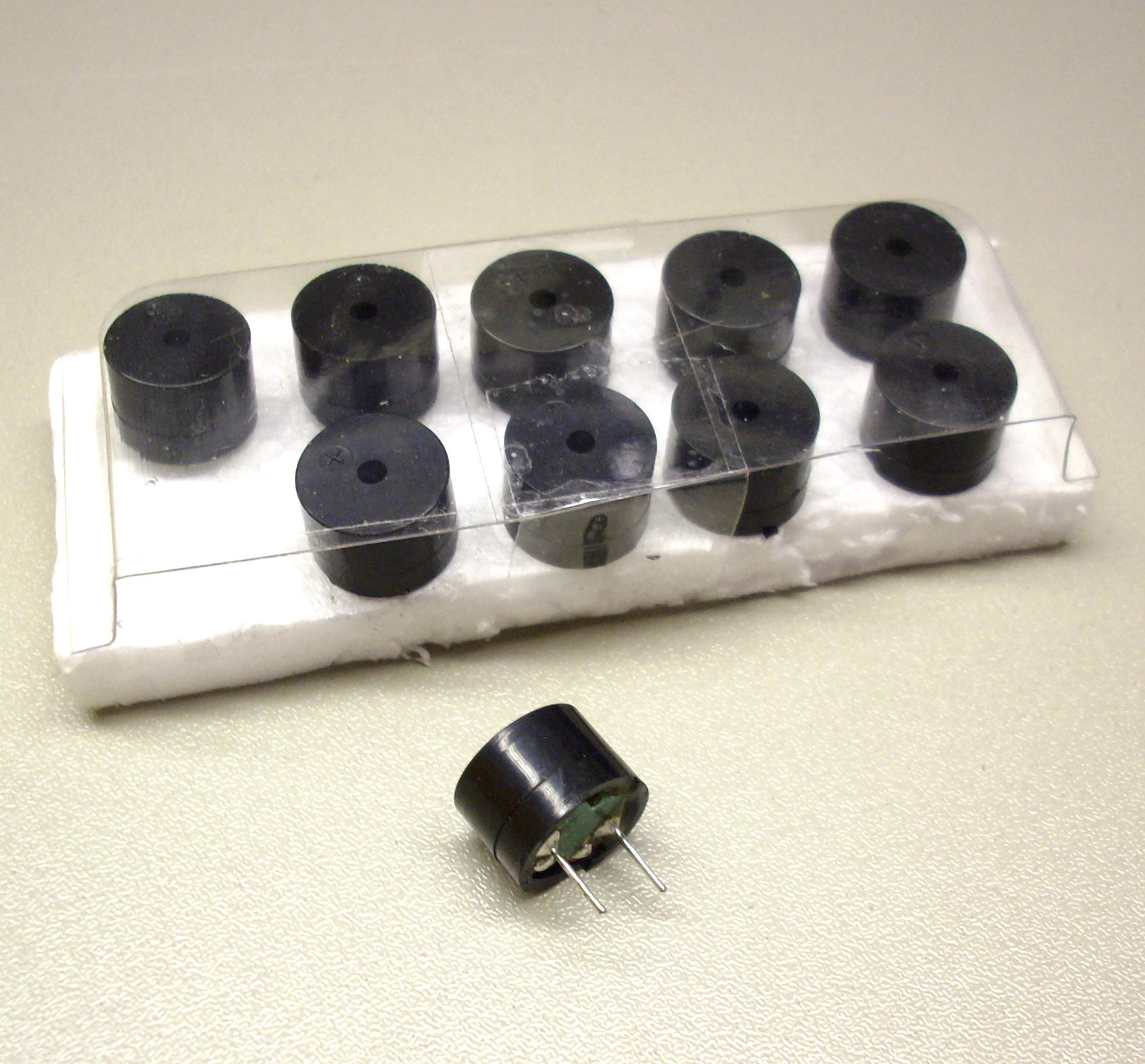

| Signalgeber 1,0 ... 2,0 Volt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
10 Stück Signalgeber Typ Digisound Die Signalgeber sind ohne Elektronik, als Schallwandler ähnlich dem dynamischen Lautsprecher konstruiert, für Leiterplattenanschlss. Technische Daten: Betriebsspannung ................. 1,0 bis 2,0 V Nennspannung .............................. 1,5 V Frequenz ............................... 2,048 kHz Betriebstemperatur ........... -20 bis +60 °C Abmessungen (Ø x H) ........... 12 x 8,5 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

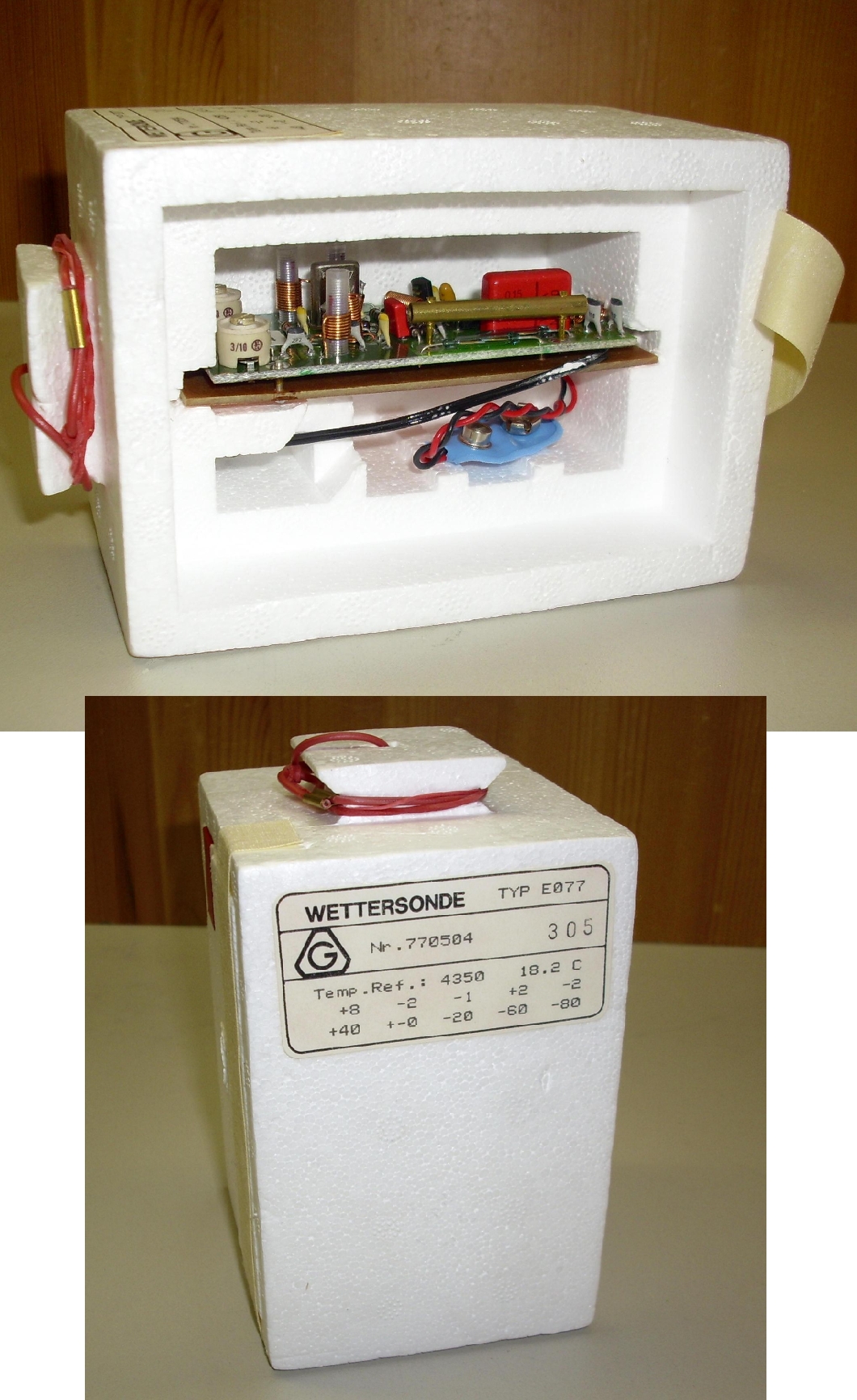

| Wettersonde E077 - 70cm Minisender (PLL) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
Die Wettersonde vom Typ E084 wurde als Nutzlast an einem Wetterballon verwendet. Sie erfüllt die gleichen Bedingungen wie die Wettersonde E084 (siehe andere Auktion) ist aber mit konventionellen Bauteilen bestückt. Diese Sonden eignen sich aber auch z.B. für Amateurfunkzwecke und allgemeine Bastelprojekte. Das Besondere daran ist, daß die Sendeplatine und die Meßwerterfassung / Signalerzeugung auf getrennten Platinen aufgebaut, und mit wenigen Lötstützen huckepack verbunden ist. So lässt sich der Tongenerator sehr einfach demontieren und durch eigene Schaltungen (Modem, Mikrofonvorverstärker...) ersetzen. Der Sender ist mit einer Drahtantenne bestückt, die Sendefrequenz wird mittels einer PLL-Regelschleife und einem Referenzquarz stabilisiert. Der Vorteiler besitzt vier mögliche Teilungsfaktoren, welche mittels Lötbrücken eingestellt werden können. Im Originalzustand senden die Sonden auf 403,05MHz ein Signal mit 70mW aus, sobald eine 9V-Batterie angeschlossen wird. Zum Lieferumfang gehört eine ausführliche Dokumentation (15 DIN-A4-Seiten, SMD-Version). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tektronix TEK 7B50A (7 B 50A) Zeitbasis/7000er-Serie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Zeitbasis für Grundgeräte der 7000er Serie Die Zeitbasis TEK 7B50A ist auf Funktion getestet und wird angeboten wie abgebildet. Description Maße/ Dimensions : 70mm (B/W) x 125mm (H/H) x 350mm (T/D); Gewicht/Weight: 1,0 kg The Time Base Plug-In is recommended for use with 7313 and 7600-Series Mainframes to provide optimum bandwidth/sweep-speed compatibility. It may, however, be used is any 7000-Series Mainframes. The fastest rate (5 ns/div is obtained with the x10 MAGNIFIER. • 5 ns to 5 s/div Calibrated Time Base • Triggering to 150MHz • Variable Trigger Holdoff | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Leader LSN-9044A Video Noise Meter | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Abmessungen Breite 425 x Höhe 105 x Tiefe 430mm; Gewicht 5,1kg Das Leader Video Noise Meter LSN-9044A ist auf Funktion geprüft und betriebsbereit. Features Measuring Section -Measured Noise: Luminance noise; Noise Level Measuring Range: -65 dB to -27 dB : 0.4 mVrms to 32 mVrms -Ranges: -30,-40,-50 dBm: 3 ranges; Detection System: True rms detection; Filter -HPF Cutoff Frequencies: 10,50 and 100 KHz; LPF Cutoff Frequencies: 3.0,4.2 and 5 MHz -Noise Weighting Filter: r=0.245 us comforming to CCIR Rec 567-1 -Subcarrier Trap: -18 dB or more at center frequency for both PAL and NTSC -Measuring Gate: H/2 gate waveform; Measured Signal Input; Waveform: 1 Vp-p white signal(50%), positive po-larity -Input Impedance: 75 OHm or HIGH (1 Ohm/30 pF); Input Level Range: 0.7 to 1.4 Vp-p (100 % WHITE) -Noise Level Definition: Noise level(dB)=20 log (S(p-p)/N(Vrms)) -NTSC: S=0.714 Vp-p; PAL: S=0.7 Vp-p; Noise: N (V rms) -Input Level Readout : 3-1/2 digit LED; Setting: Manual; Presetting: Preset at an input signal of 1 Vp-p -Output Terminal; Go/No-Go Judgment; Signal Generator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Typenschild Starkstrom! Resopal-Unterdruck | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
1 Stück Typenschild " Vorsicht! Starkstrom! Lebensgefahr!, besonders robuste Ausführung RESOPAL-Unterdruck Abmessungen: 95 x 60 x 2 mm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
